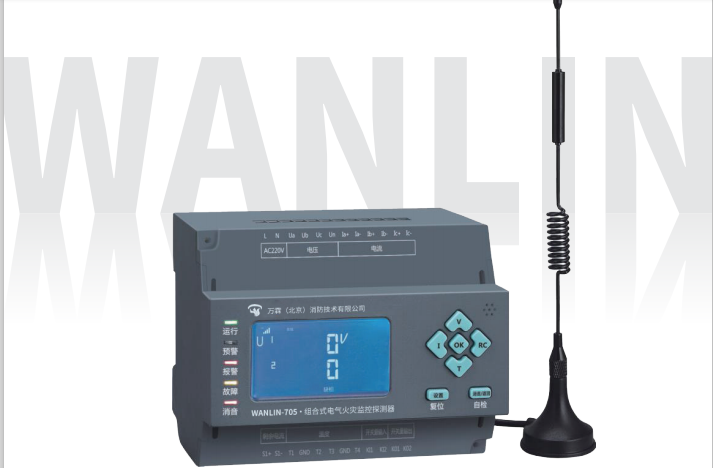

705智慧安全用电监控探测器--用户手册

万霖智慧用电系统通过物联网技术对引发电气火灾的主要因素（导线温度、电流和漏电流等）进行不间断的数据跟宗与统计分析，实时发现电气线路和用电设备存在的安全隐患（如线缆温度异常、过载及漏电流越限等），经云平台大数据分析，即时向安全管理人员发送预警信息，后台设置充值，可以拨打电话及短信通知，指导其开展隐患治理，达到消除潜在的电气火灾危险，实现“防患于未然”的目的。本设备具备四路温度检测、三路电流检测和一路漏电流检测功能，有三种通读模式选择：485总线通讯，GPRS网络通讯和LORA无线通讯。

面板显示说明

数码管显示：温度显示，电流显示。

LED灯说明：运行（绿灯）/通讯，故障（黄）/信号，报警（红），消音（红），设置（绿）

按键：设置/消音，加/检验，减，查询/出厂设置，自检/复位

接线端说明：

Z1-Z4四路温度接入，Z1安装时安装在弟一路方便准确，以此类推。

NO和COM表示报警常开输出开关量，NC和COM表示报警常闭输出开关量

DC12V  表示设备需要直流12V供电

AB表示485通讯线

漏电互感器 表示漏电流接入口

电流互感器表示三路额定电流接入口

二、系统设置

1、出厂设置：

上电后，按住“出厂设置”键5秒，设备会恢复出厂设定值：

剩余电流报警值：0.150A

继电器输出参数：60

机器地址编号：详见机身二维码（18位）

同时所有的LED灯，数码管亮5秒种，继电器闭合 5秒种

2、参数设置：

上电后，按住“设置”键5秒，设置LED（绿）亮，进入“设定状态”。

3、剩余电流报警值设定：弟一个数码管显示：Cc-1   第二个显示：0.150，通过“加”“减”键可以设置漏电流报警值。

4、电流报警值设定：弟一个数码管显示：Cc-2  第二个显示：500.0，通过“加”“ 减”键可以设置漏电流报警值。（通过按查询键可以切换个位和十位；电流大小只能统一设置，不能单独设某一路）

5、温度蕞大报警值设定：弟一个数码管显示：65.00  第二个显示：LL-1通过“加”“ 减”键可以设置温度蕞大报警值。（只能设置四路温度为一个报警值，不能单独设某一路）

6、温度蕞小报警值设定：弟一个数码管显示：-50.0  第二个显示：LL-2通过“加”“ 减”键可以设置温度蕞小报警值。（设置四路温度为一个报警值，不能单独设某一路）

7、继电器设置：在“继电器输出设置”状态再短按二次“设置”键，即进入“机器地址编号设置”状态；弟一个数码管不显示   第二个显示：Ar-00;可以通过“加”“ 减”“查询”键设定2位的参数值。（出厂默认：00）

8、复位：

消除报警指示恢复，故障指示恢复，继电器输出恢复；显示到正常状态；报警LED恢复，故障LED恢复，消音LED恢复，运行LED亮

9、报警：

显示报警的回路及报警时的剩余电流值：A--1 XXXX （漏电流报警）

显示报警的回路及报警时的电流值：A—2～4 XXXX （剩余电流报警）

继电器输出，蜂鸣器一直鸣叫，报警指示LED亮，按消音键可以停止声音，按复位键可消除报警和消音LED亮，继电器恢复。

10、故障：

断路/开路故障显示：Ero-  X1 X2 X3 X4

X1～4 显示:  0未安装，1正常，2开路，3短路

X1 ，第1路，X2 ，第2路，X3 ，第3路，X4 ，第4路，

故障鸣叫：“笛..笛..笛....”断续，直到故障消除后自动停止；也可手动销声；

故障LED灯：亮；按消音键可消除声音，按复位键可同时让消音和故障LED灭

11、自检设备（需要30S～60S的时间，一直按着自检键3秒）：

1，检测LED数码管显示，指示灯显示是否正常；

2，检测蜂鸣器是否正常

3，检测所有安装的剩余电流互感器，并且对每一路剩余电流互感器校正到0（剩余电流互感器安好，并且检测的主回路没有剩余电流的情况下进行）；并且显示出所有安装好的剩余电流互感线圈；

显示5秒：-LoN  X1 X2 X3 X4

X1～4 显示: 0未安装，1安装正常，2开路，3短路

 X1 ，第1路，X2 ，第2路，X3 ，第3路，X4 ，第4路，

12、检验：（设置安装好后，确认一下设置的参数和安装的剩余电流互感器是否正常）

显示1（3秒）：弟一个4位数码管显示设置的剩余电流值0.XXX  ,第二个4为数码管显示设备编号Ar-XX；

比如： 0.150  Ar-01

显示2（5秒）：显示安装的剩余电流互感器的情况：  -LoN   XXXX

比如：（1）数码管显示： -LoN   1111，安装的4个剩余电流互感器都正常；

   （2）数码管显示： -LoN   1200，安装的第1路正常，第2路安装好后开路了，第3，4路没有安装剩余电流互感器；

13、查询：可以查询每一路剩余电流互感器的当前值，每一路的报警值，剩余电流互感器的故障

1.如果报警LED亮时，前面的4位数码管显示回路：A--1～4，后面的4位数码管显示当前值；A--1～4表示报警电流的路数。通过“加”“ 减”键可以切换显示路数。

按“查询键”一次，可以切换到查询温度值，通过“加”“ 减”键查询不同的路数的温度值。

再按“查询键”一次：回到初始显示状态；

没有报警和故障时，只能查询每一回路的当前值。

14、远程设置：用户端平台支持远程设置功能，可以实现远程设备的编程，温度、电流、漏电流设备，也可以实现远程消音、复位。
